很多客户拿到我们的路由器和radius计费系统后都不知道该如何对接使用，下面我们就来讲解一下两种常见的网络拓扑情况下的对接。

一、第一种情况：路由器和radius在同一局域网内，网络拓扑图如下： 1

这种情况下如何对接：

1.radius计费系统默认的访问地址为192.168.11.1，我们需要通过浏览器访问192.168.11.1:1816进入radius后台，登陆使用的默认用户名为：admin密码为：root，然后在系统管理-系统配置管理-网络配置里手动固定radius的地址，这里因为我们使用的网段为192.168.5.x，所以我们将地址固定为192.168.5.35，如下图：

2
Figure: 2

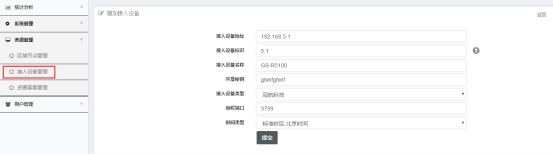

2.我们在radius中添加接入设备，如下图：

3
Figure: 3
接入设备地址：填写radius所需对接的网关设备的地址，对应填写网关地址为192.168.5.1
接入设备标识：这个我们可以自定义，但是必须和网关端的NAS标识一致，这里填写5.1
接入设备名称：对接入设备的一个备注，可以自定义
共享秘钥：需要和网关端配置的共享秘钥一致，这里填写为ghinfghinf
接入设备类型：选择接入的网关设备类型，这里我们选择了冠航科技
授权端口:默认填写3799
时间类型：一般默认选择标准时区，特殊需求特殊选择

配置完后我们点击提交按钮。

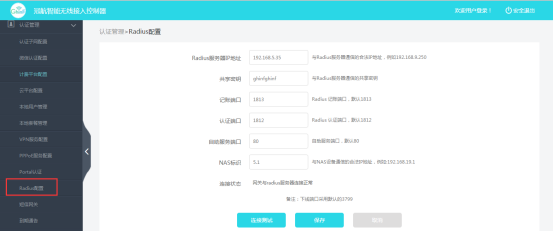

3.配置网关，首先在认证管理中找到radius配置，如下图：

4
Figure: 4
Radius服务器IP地址：上面我们已将radius地址固定为192.168.5.35，这里我们对应填写上
共享秘钥：和radius端配置一致，同样的填写上面提到的ghinfghinf
记账端口：填写默认的1813
认证端口：填写默认的1812
自助服务端口：填写默认的80
NAS标识：这里我们就要注意，填写的内容必须和radius端的一致，所以填写5.1

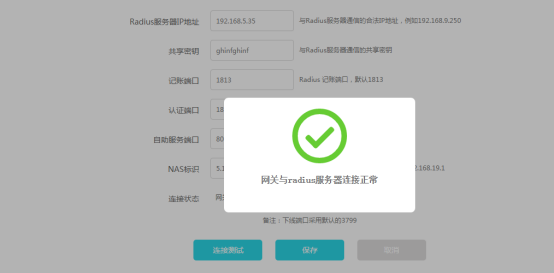

当配置完上述配置后，我们保存配置后，可以点击连接测试，正常情况下会提示网关与radius服务器连接正常。如下图：

5
Figure: 5

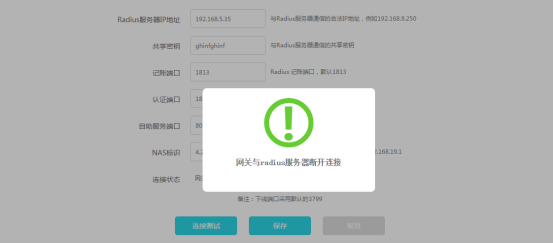

如果连接不正常，点击连接测试后会提示断开连接，如下图：

6
Figure: 6

这种情况下，我们就需要回头检查一下对应的配置是否正常了。

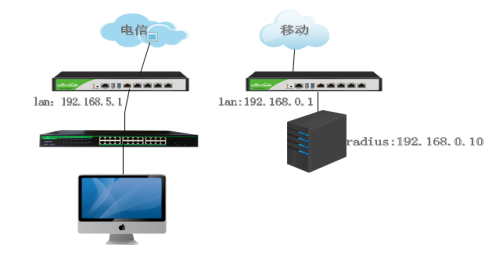

二、第二种情况：路由器和radius不在同一局域网内，网络拓扑如下：

7
Figure: 7

这种情况下如何对接：

1.首先同样地我们将radius默认的地址192.168.11.1改为192.168.0.10，具体实现步骤在第一种情况已做描述。

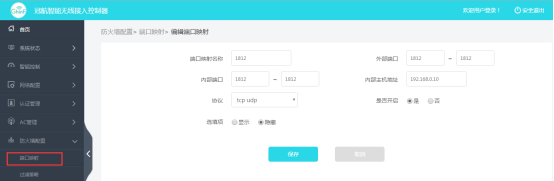

2.我们在移动端的出口将radius需要映射出去的各个端口给映射出去，具体操作如下图：

8
Figure: 8

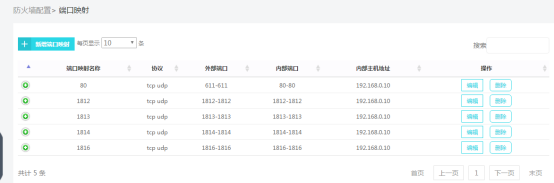

上图我们将1812认证端口做了映射，同样地我们需要将radius的记账端口1813、后台管理端口1816、下线端口1814、自助终端80端口都给映射出去，如下图：

9
Figure: 9

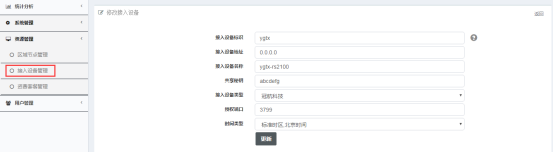

3.在radius中添加接入设备，如下图：

10
Figure: 10

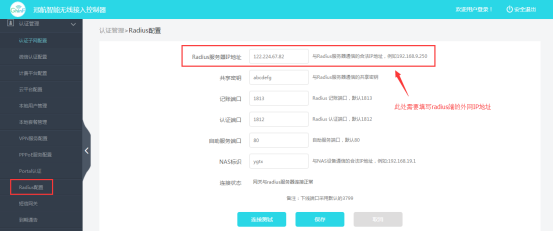

4.同样的在电信端的出口做如下图配置：

11
Figure: 11

这里radius服务器IP地址需要填写的是移动端的外网IP地址，配置完保存后，我们同样可以点击连接测试按钮来测试网关和radius之间的连通性。

注意：客户使用我们建议在radius端外网IP地址为固定IP地址，如果不是固定IP，外网地址变动会导致网关与radius的连接断开。即使在配置了动态域名的情况下，也会出现外网地址变动，DNS缓存没有刷新导致域名和IP地址的不对应，致使网关和radius的连接断开。
